-
2022-01-11 15:38:10
界面劑不能亂用，把4個(gè)作用和5個(gè)用途弄清楚，再決定怎么用
現(xiàn)在很多家庭裝修的第 一步是處理室內(nèi)原來的墻面。可能很多朋友會看到這樣一種情況，是我們家里的墻面和地面都會刷上很多的顏色的涂料，其實(shí)也是目前比較常見那樣的墻黃、地綠。這些材料是我們所說的墻固和地固。其實(shí)墻固和地固也是界面劑的一種升級產(chǎn)品。在這篇文章中，來給大家詳細(xì)解答關(guān)于界面劑的作用和用途。界面劑的作用是什么？界面劑也稱之為界面處理劑。界面劑，從本質(zhì)上來說，它是一種膠粘劑。像我們所常見的界面劑，一般都是由醋酸乙烯-乙烯制作而成的。界面劑具有很強(qiáng)的粘結(jié)力，優(yōu)良的耐水性，優(yōu)異的耐老化的性能。一般是用來處理墻面或者是地面等不同材料交接的面層，所以也稱之為界面劑。而界面劑常見的作用一般是如下四點(diǎn)。①、作用原理。我們使用界面劑，都是對墻體的表面或者是地面的表面，也使物體的表面進(jìn)行處理。此時(shí)所形成的作用其實(shí)是物理作用的吸附和包覆的作用。同時(shí)可以實(shí)現(xiàn)物理化學(xué)的作用。這樣通過材料本身的物理和化學(xué)的作用來材料表面或者是表層內(nèi)部的物理性能和化學(xué)性能。其實(shí)總結(jié)一下是解決材料表面的粘結(jié)性能。②、解決新舊兩種材料之間粘結(jié)力的問題。這里主要是針對家裝中的墻面處理。因?yàn)槲覀兗已b，那么原來的墻面都是裝修過的，后期我們需要重新裝修，這時(shí)需要處理原來的墻面。這時(shí)為了解決老墻面和新的裝飾層之間粘結(jié)力的問題，涂刷了界面劑，這也是家裝中界面劑常見的作用。其實(shí)界面劑總結(jié)一下的話，其本質(zhì)的作用是起到了承上啟下，鞏固基層和裝飾層之間的粘結(jié)力問題。③、解決面層粘結(jié)力不足的問題。這里主要是針對我們混凝土的墻面而言的。大家都知道，對于混凝土的墻面來說，由于是通過支設(shè)模板澆筑混凝土制作而成的，所以它的表面都是非常光滑的。而光滑的混凝土表面的粘結(jié)力是非常低的，所以為了增加混凝土表面與裝修材料之間的黏結(jié)力，一般可以在墻體表面來涂刷界面劑，增加材料之間的粘結(jié)。④、解決墻體表面材料本身強(qiáng)度的問題。像現(xiàn)在我們所見到的界面劑，一般都是具有雙向的滲透性，所能實(shí)現(xiàn)的作用是實(shí)現(xiàn)雙向滲透粘結(jié)。這樣我們涂刷完界面劑的墻面，可以利用界面劑的滲透性，將墻體表面一些強(qiáng)度不太高的材料粘結(jié)在一起。例如我們常見的墻體表面有輕微的起砂情況，在涂刷界面劑以后，會發(fā)現(xiàn)墻體表面強(qiáng)度非常的高，可以有效地解決墻體表面的起砂問題。⑤、對墻體的表面起到一定的封閉作用。利用界面劑對墻體表面封閉，其實(shí)主要的目的是實(shí)現(xiàn)墻體表面的耐老化性能。還可以提高墻體的抗酸堿性能和耐候性能。另外界面劑雖然可以起到一定的封閉作用，但是還有良好的滲透性，所以也可以避免墻體返潮所引發(fā)的墻體發(fā)霉等等情況。界面劑的用途有哪些？目前市場我們所見到的界面界面的用途非常的廣泛。首先是我們家裝中大量會使用界面劑。例如我們所見到的墻固和地固，其實(shí)是一種界面劑。另外在工程中也會大量地使用。對于界面劑的用途，家居雜壇給大家總結(jié)一下，一般主要是用于以下五點(diǎn)。①、家裝中墻體表面使用界面劑進(jìn)行處理。像我們家里裝修的時(shí)候，基本上都是在墻面上涂刷一層界面劑，也可以在地面上涂上一層界面劑，所起到的作用是處理我們墻體的表面或者是地面的表面。作用是增加墻體表面的粘結(jié)力，實(shí)現(xiàn)表面材料的強(qiáng)度增加。而且可以實(shí)現(xiàn)表面材料與裝修材料之間的粘結(jié)，這樣可以有效地防止墻體表面的空鼓，地面的空鼓。②、在家庭裝修中，界面劑還有另外一種用途，是涂刷在瓷磚的背部。像目前的界面劑，可以適用于我們比較常見的一些類型的瓷磚，還有是玻璃馬賽克包，拋光磚，玻化磚，大理石，水磨石等等材料的背面。此時(shí)所能起到的作用是增加材料背面的粘結(jié)力，從而有效地提高瓷磚的背面與我們使用粘貼材料之間的粘結(jié)力。這樣可以有效地避免瓷磚的空鼓，脫落等情況。③、界面劑第三個(gè)比較常見的用途是用來處理混凝土，加氣混凝土，空心磚，灰砂磚以及粉煤灰磚等的表面。此時(shí)是來解決這些材料的表面由于吸水率強(qiáng)或者是光滑，所以引起的材料不容易粘結(jié)的問題。例如我們在磚墻的表面涂刷界面劑，可以將磚墻表面的一些孔隙封閉，這樣使用水泥砂漿進(jìn)行涂抹的時(shí)候，可以避免水泥砂漿因?yàn)楸豢紫段霈F(xiàn)的強(qiáng)度降低，出現(xiàn)起沙掉沙，終導(dǎo)致的空鼓，開裂等的情況。④、界面劑的第四個(gè)常見的用途是在混凝土的表面進(jìn)行涂刷。此時(shí)所涂刷界面劑的作用是增加混凝土表面與抹灰砂漿之間的粘結(jié)力。現(xiàn)在的建筑中，已經(jīng)大部分都使用界面劑來代替了傳統(tǒng)的在混凝土的表面鑿毛的工藝。其實(shí)這種方法個(gè)人認(rèn)為并不是特別好，因?yàn)榻缑娼绠吘箾]有鑿毛工藝更加的可靠。但是界面界確實(shí)可以使混凝土的表面由于光滑的問題得到改良，在一定程度上可以避免表面的抹灰層出現(xiàn)的空鼓。⑤、界面劑的另外一個(gè)作用是處理面層起砂的情況。像很多的墻面由于年限過長，會出現(xiàn)輕微的起沙情況，這種情況特別容易出現(xiàn)在二手房中。像二手房裝修時(shí)，把墻面的表層的裝飾層鏟除以后，會發(fā)現(xiàn)基層的抹灰層有輕微的起沙，這時(shí)使用的處理材料是界面劑。界面劑涂刷以后可以解決墻體表面輕微地起沙。這樣我們后期批刮膩?zhàn)樱梢愿玫乇ＷC膩?zhàn)拥馁|(zhì)量。關(guān)于界面劑，目前使用的地方還是非常多的。像傳統(tǒng)的在墻體表面抹灰之前，很多的瓦工師傅都會在混凝土表面涂上一層界面劑。而我們家里裝修的時(shí)候，在墻體批刮膩?zhàn)又埃蟛糠忠矔⒁粚咏缑鎰Ｓ纱丝梢娊缑鎰┑挠猛敬_實(shí)是非常的大。但是界面劑畢竟是使用的一些化學(xué)材料制作而成的，所以必然含有一定的污染，因此我們家里裝修的時(shí)候，是否要使用界面劑，大家一定要依據(jù)我們墻體表面的情況去判斷。
-
2021-10-13 15:01:17
刮膩?zhàn)觾r(jià)格 帶你了解膩?zhàn)邮┕すに嚰澳佔(zhàn)邮┕ぷ⒁馐马?xiàng)
一、刮膩?zhàn)觾r(jià)格由于膩?zhàn)拥男阅堋⑷斯ぁ⑵放撇煌佔(zhàn)拥膬r(jià)格存在一定的差異性，業(yè)主在裝修房子的時(shí)候，先要在市場中咨詢一下刮膩?zhàn)佣嗌馘X一平米，不要被裝修貓膩。●傳統(tǒng)膩?zhàn)?07(或是801)建筑膠水+雙飛粉成本價(jià)格：傳統(tǒng)膩?zhàn)觶ui低3～5元/平米。優(yōu)點(diǎn)：完成刮膩?zhàn)雍蟊砻嬗捕葄ui大；缺點(diǎn)：甲醛等有害殘留物質(zhì)zui多；易分層剝離，不宜刮太厚；易霉易潮，已被國家禁用。●水性膩?zhàn)铀阅佔(zhàn)臃?水2002年在國內(nèi)逐漸開始使用。成本價(jià)格：水性膩?zhàn)?～6.5元/平米。優(yōu)點(diǎn)：完成刮膩?zhàn)雍蟊砻嬗捕壬源危环烂箍钩毙暂^好，快干；有害殘留物質(zhì)有較大減少；缺點(diǎn)：未能有效解決分層剝離的現(xiàn)象，不宜刮太厚；屬于傳統(tǒng)膩?zhàn)拥暮唵紊壆a(chǎn)品；陰雨天不宜采購。●熟膠灰熟膠粉+水+雙飛粉+白乳膠改革開發(fā)后從國外引進(jìn)，歐美今在用。成本價(jià)格：熟膠灰膩?zhàn)右话銉r(jià)格在10～15元/平米。缺點(diǎn)：完成刮膩?zhàn)雍蟊砻嬗捕壬源危枞槟z漆罩面才能達(dá)到zui佳效果，干透時(shí)間長。二、膩?zhàn)邮┕すに嚒锘鶎犹幚憩F(xiàn)澆混凝土墻面，由于樓板、材料、隔離劑等多方面的原因，墻面平整度較差，常有氣孔、蜂窩、麻面、陰陽角不通順以及鼓包等現(xiàn)象，因此要求凸處剔磨平正，凹處要填平補(bǔ)齊。對于預(yù)制混凝土樓板、板縫基層，必須由專人用鋼絲刷刷一遍，將表面浮砂粒、疙瘩、塵土等雜物清除干凈。對于水泥砂漿紙筋灰面層要求表面基層干燥，堅(jiān)實(shí)干凈(沒有浮土油污)即可。★基層修補(bǔ)在混凝土頂板和板縫清理干凈后，對蜂窩等較大缺陷部位將石膏膩?zhàn)佑娩撈伟逄钇綁簩?shí)，橫抹豎起刮一遍(表面光滑的頂面可以不刮)。石膏膩?zhàn)优浜媳?重量比)為石膏：乳液：纖維素水溶液(濃度5%)=100：5～6：60。刷火堿水溶液：用5%濃度的火堿溶液涂刷兩遍，若用10%濃度的涂刷一遍即可。要隨刷隨即用清水沖洗干凈，晾干后再進(jìn)行下道工序。★涂粘結(jié)劑(汁漿)在刮膩?zhàn)又跋葒娡磕z水一道，噴涂必須均勻一致，不得有漏噴之處膠水配合比(重量比)為清水：乳液=100：15～20。刮大白膩?zhàn)樱汗文佔(zhàn)右娩撈伟逋倒危⒁馍舷伦笥医娱叮瑑傻拦伟逯g要干凈，不允許留浮膩?zhàn)樱文佔(zhàn)訒r(shí)要防止沾上或混進(jìn)砂粒等雜物。大白膩?zhàn)优浜媳?重量比)為大白粉：滑石粉：纖維素溶液(濃度5%)：乳液=60：4o：75：2～4。★修補(bǔ)打磨頭道膩?zhàn)庸芜^之后，在先修補(bǔ)后的部位應(yīng)進(jìn)行復(fù)查，如有問題，在塌陷部位用膩?zhàn)舆M(jìn)行復(fù)補(bǔ)找平，待膩?zhàn)痈珊螅蒙凹埬ス狻⒛テ健邇簟！锬佔(zhàn)映苫罟未蟀啄佔(zhàn)觾杀檫M(jìn)行，待頭道膩?zhàn)痈稍锖笤俟蔚诙椋话阋笊賰杀槌苫睢Ｒ蟊砻娌坏笃秸€要紋理質(zhì)感均勻一致，否則易發(fā)生顏色深淺不一致現(xiàn)象，影響裝修效果。三、膩?zhàn)邮┕ぷ⒁馐马?xiàng)1、 首先選擇質(zhì)量好的膩?zhàn)邮欠浅ｊP(guān)鍵的，這是刮好膩?zhàn)拥囊粋€(gè)重要的前提。另外，內(nèi)外墻要區(qū)分使用不同的膩?zhàn)樱鐑?nèi)墻可以使用中性墻襯，外墻可以選擇柔性耐水膩?zhàn)印?、 了解膩?zhàn)雍退呐浔龋瑪嚢璩鼍鶆蛸|(zhì)量過硬的膩?zhàn)印０磁浔认葘⑼皟?nèi)放入適量清水，然后倒入適量膩?zhàn)臃郏秒娿@進(jìn)行攪拌，當(dāng)攪拌膏糊狀時(shí)，需靜置5——10分鐘，再稍稍攪拌即可。3、 在批刮膩?zhàn)又埃脪甙押团秾γ媲謇砀蓛簦褖γ娴幕鶎犹幚砗煤苤匾绻鶎佑锌p或是缺角等情況，我們需要用修補(bǔ)填縫膩?zhàn)有扪a(bǔ)好。4、 在刮膩?zhàn)訒r(shí)候，如果發(fā)現(xiàn)有凸起砂粒或者是其他雜物的，要及時(shí)處理掉。想要快且好的刮好膩?zhàn)觿t需要掌握一定的技巧。要先刮頂子和墻面的上半部分，zui后刮墻的下半部分；刮膩?zhàn)拥膭幼饕I(lǐng)是，手腕用力要均勻，刮板要斜著刮，這樣能將多余的膩?zhàn)邮諆簦诠螇Φ臅r(shí)候盡量左右刮，不要上下刮。5、 刮膩?zhàn)觶ui好是刮三遍，這樣平整度更好，膩?zhàn)拥暮穸葄ui好控制在2mm左右,zui好別超過這尺寸要求。6、一定要避免冷風(fēng)直吹,這樣雖然看似可以把墻面給吹干了，但其實(shí)它卻是把墻面的水分給鎖在墻里面了，如果此時(shí)進(jìn)行下一步的操作，等到冬天供暖的時(shí)候，原來沒有干的墻面材料會開始蒸發(fā)，出現(xiàn)“干裂”的情況。7、打磨時(shí)用燈光照射進(jìn)行打磨處理,陰陽角必須要求垂直、水平。8、刷漆時(shí)也要注意，一定要在第 一遍干透之后再涂刷第二遍，以免產(chǎn)生刷掉墻皮的情況。刮膩?zhàn)觾r(jià)格、膩?zhàn)邮┕すに嚰澳佔(zhàn)邮┕ぷ⒁馐马?xiàng)，今天都帶你了解了，裝修的時(shí)候不要犯迷糊咯！底層做后后續(xù)的施工的才能牢固，才能效果好、質(zhì)量好！
-
2021-06-05 11:32:35
聚乙烯醇粉末在膩?zhàn)又械淖饔?

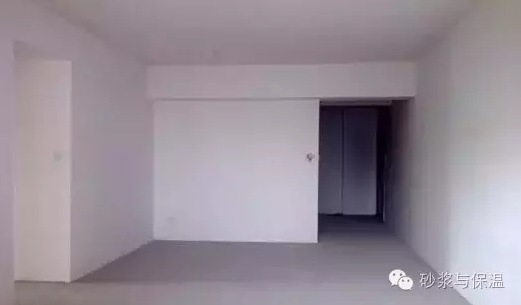

一、幾個(gè)名詞的定義在建筑施工或裝修中，經(jīng)常會用到膩?zhàn)踊蛲苛稀Ｓ捎谀媳钡赜虻牟町悾牧蟻碓吹牟煌约俺青l(xiāng)之間的生活水平差異，往往在不同的地方，使用不同的裝修材料。在北方農(nóng)村，目前還在使用刮大白，刮大白的主要原材料也是雙飛粉，也叫“ 大白粉”，它主要成分是重質(zhì)碳酸鈣，重質(zhì)碳酸鈣又簡稱為“重鈣”，通常用于將墻面、頂棚填補(bǔ)遮蓋找平、刮平刷白。在城市家庭裝修中，普遍使用膩?zhàn)觼碜鲏γ嬉r底和找平。膩?zhàn)拥闹饕煞质鞘怯墒喾邸⒒邸姿唷⒄辰Y(jié)劑組合在一起搭配使用的的，石膏粉是可以加速干燥期，白水泥起的是粘結(jié)作用，滑石粉使墻面基層光滑、細(xì)膩。在建筑裝修中膩?zhàn)影凑招螒B(tài)分為膏狀膩?zhàn)印⒏煞勰佔(zhàn)雍碗p組分膩?zhàn)印Ｎ覀兝硐氲拿魃唐贩繎?yīng)該是這樣的但實(shí)際上我們拿到的毛坯商品房是這樣的按照J(rèn)G/T3049-1998《建筑室內(nèi)用膩?zhàn)印窐?biāo)準(zhǔn)分類，內(nèi)墻膩?zhàn)臃譃閅型和N型，Y型即一般型，N型耐水型，具有一定耐水性的膩?zhàn)印型膩?zhàn)铀追Q普通膩?zhàn)印?21膩?zhàn)拥龋壳笆袌錾系拇祟惸佔(zhàn)踊臼遣捎妙A(yù)糊化淀粉、羧甲基纖維素混和雙飛粉、 滑石粉等原材料生產(chǎn)的一種價(jià)低、質(zhì)次的建筑裝修材料，因其使用的膠結(jié)材料本身具有可降解性質(zhì)，涂層易粉化，遇潮濕很快霉變和降解，容易造成涂層粉化、開裂、空鼓、脫落。目前我國廣大地區(qū)生產(chǎn)的內(nèi)墻膩?zhàn)尤云毡椴捎镁垡蚁┐?07膠、羧甲基纖維素混和雙飛粉、滑石粉等粉體材料。雖然比進(jìn)口膠粉以及乳液混和粉體材料成本要低，但還是存在工藝復(fù)雜，成本較高。特別是含有甲醛等大量的有害物質(zhì)，可導(dǎo)致人的神經(jīng)系統(tǒng)受損，嚴(yán)重時(shí)可致中毒和致癌，特別是對嬰幼兒以及年老體弱者危害更大。耐水膩?zhàn)油ǔＪ且曰意}粉、滑石粉等為主要原料，加入羥丙基甲基纖維素醚（ HPMC）、聚乙烯醇粉末、可再分散乳膠粉等原料組成。灰鈣粉是一種外觀成白色的粉末狀物質(zhì)，主要是由CaO，Ca(OH)2組成，CaO與水后生成Ca(OH)2，Ca(OH)2與空氣中的CO2反應(yīng)生成堅(jiān)硬的CaCO3，從而使涂層具有良好的耐水性，耐水膩?zhàn)訚嵃准?xì)膩，手感好；有仿瓷效果（需要增加壓光工序）；具有良好的耐水性，在水中浸泡7天不空鼓、脫落。在中原地區(qū)稱之為仿瓷涂料，實(shí)際上也是屬于耐水膩?zhàn)樱?jīng)過壓光拋光工序，膩?zhàn)颖砻嫘纬上喈?dāng)光滑的的效果。二、聚乙烯醇粉末在膩?zhàn)又械淖饔眉皺C(jī)理聚乙烯醇粉末與其它粉體干混后，加水形成膏狀漿體。水分揮發(fā)后形成了無機(jī)與膠結(jié)料構(gòu)成的框架結(jié)構(gòu)，即水硬性材料構(gòu)成的脆硬性骨架，以及聚乙烯醇粉末在間隙和固體表面成膜結(jié)構(gòu)的柔韌性連接，這種連接可以想象成由很多細(xì)小的小彈簧連接在剛性的骨架上，由于聚乙烯醇形成的高分子樹脂薄膜的拉伸強(qiáng)度遠(yuǎn)高于水硬性材料的數(shù)量級以上，使得膩?zhàn)拥淖陨韽?qiáng)度得以增強(qiáng)，即內(nèi)聚力得以提高。由于聚合物的柔性，形變能力遠(yuǎn)高于水硬性材料等形成的剛性結(jié)構(gòu)，這樣能提高膩?zhàn)拥男巫兡芰Γ稚?yīng)力的作用得到大幅提高，從而改良了膩?zhàn)拥目沽研阅堋＞垡蚁┐挤勰┑哪退阅茌^可再分散乳膠粉要弱一點(diǎn)，但是在含有水泥的耐水膩?zhàn)訅A性體系中，聚乙烯醇會被膩?zhàn)又兴嗨傻膲A所皂化，同時(shí)被石英類材料所吸收，聚乙烯醇的親水性能大大被弱化了，因此并不會影響耐水膩?zhàn)拥哪退阅堋Ｈ⒛佔(zhàn)拥牡舴邸⑿☆w粒等原因的癥結(jié)及解決方法外墻膩?zhàn)拥膹?qiáng)度一部分是靠水泥自身的強(qiáng)度，水泥是水硬性材料，要靠適量的水養(yǎng)護(hù)才能達(dá)到強(qiáng)度，因?yàn)槟佔(zhàn)颖旧硗繉颖容^薄，如果膩?zhàn)颖旧硭逐B(yǎng)護(hù)不夠的話有可能造成膩?zhàn)尤彼斐煞刍摲郏梢赃m當(dāng)增加纖維素醚的用量，或者調(diào)整一下聚乙烯醇粉末的用量。薄層膩?zhàn)拥膹?qiáng)度一部分來自粘結(jié)料，一般添加3-5公斤的聚乙烯醇粉末應(yīng)該不會掉粉了。有時(shí)生產(chǎn)出的膩?zhàn)映善窌霈F(xiàn)脫粉和手感粗糙現(xiàn)象，那主要是普遍存在的填料不純的問題，要檢查填料中的灰鈣和水泥質(zhì)量，在北京、河北、山西、山東、河南、沈陽市場經(jīng)抽查灰鈣中含大白粉超過60-70％，水泥含大白粉超過60％以上，或者施工中沒有掌握好壓光時(shí)間，控制膩?zhàn)影顺筛墒菈汗饧褧r(shí)間，這容易造成脫粉現(xiàn)象。出現(xiàn)手感不光滑，主要是重鈣、灰鈣沒有達(dá)到400目以上細(xì)度所造成的。 那如何用簡便的方法來檢查灰鈣和水泥的質(zhì)量呢，方法很簡單，將灰鈣、水泥分別用清水調(diào)成糊狀物，刮到墻體上，干后用手擦，如有硬度不脫粉是正宗的質(zhì)量合格的，否則是假冒偽劣產(chǎn)品。仿瓷膩?zhàn)釉趻伖鈮汗夂蟪霈F(xiàn)小顆粒現(xiàn)象，這與聚乙烯醇粉末的質(zhì)量有很大關(guān)系。聚乙烯醇粉末的細(xì)度以及聚乙烯醇原料質(zhì)量都會影響仿瓷膩?zhàn)拥馁|(zhì)量。國內(nèi)好多商家以180目或200目為賣點(diǎn)，實(shí)際上忽悠客戶。按照國際上對粉體的細(xì)度描述是以過篩率為標(biāo)準(zhǔn)的，如日本和臺灣生產(chǎn)的聚乙烯醇粉末產(chǎn)品，我們通常稱之為S級，其產(chǎn)品標(biāo)準(zhǔn)是95%通過 80目的篩子。如果在大規(guī)模生產(chǎn)過程中所有產(chǎn)品達(dá)到180目以上幾乎是不可能的，粉末越細(xì)，靜電越厲害，那是無法通過振動篩的，也根本無法進(jìn)行工業(yè)化生產(chǎn)。粉末粒徑不能大于180微米，過粗的聚乙烯醇粉末不容易迅速溶解于水；聚合度過高的聚乙烯醇粉末也影響其在水中的溶解性，一般我們建議使用聚合度在1700以下的聚乙烯醇粉末；從我們接觸的膩?zhàn)由a(chǎn)廠家來看，采用電石法生產(chǎn)的聚乙烯醇粉末在配置膩?zhàn)臃鄣臅r(shí)候，容易出現(xiàn)產(chǎn)品使用過程中有小顆粒現(xiàn)象，建議換用乙烯法（或石油天然氣法）生產(chǎn)的聚乙烯醇粉末來配置生產(chǎn)膩?zhàn)臃邸?/p>
-
2021-05-28 09:46:26
說不明白的機(jī)制砂——作者：方達(dá)康砂漿技術(shù)研究院馮文利教授
-
2021-05-28 09:39:21
學(xué)習(xí)很關(guān)鍵！2021年預(yù)拌砂漿之石膏砂漿推廣力度提升，技術(shù)水平亟待提高！
（作者：馮文利）2021年我們在行動！很多人都這么說，回首一年的工作，感覺到也沒有干幾件事情，成績不多，問題不少，經(jīng)驗(yàn)不多，教訓(xùn)不少，這是目前市場的現(xiàn)狀，企業(yè)家們在夜以繼日的努力，維持企業(yè)的正常生存，困難重重，作為一個(gè)企業(yè)家，真的不容易，要善待企業(yè)家們，大家都這么說。 方達(dá)康砂漿技術(shù)研究院，從春節(jié)過后又到了年底，可以說每天都在緊張的工作中度過，為客戶分析砂子級配，提供技術(shù)支持，培養(yǎng)砂漿實(shí)驗(yàn)室技術(shù)人員，培訓(xùn)特種砂漿精細(xì)化施工技術(shù)人員，忙得不亦樂乎。老馮幾乎每天在外地為客戶做技術(shù)服務(wù)，提供技術(shù)支持，回到研究院后，每天接待大量外地客戶，大家來到方達(dá)康砂漿技術(shù)研究院，尋求技術(shù)支持，要認(rèn)真對待，讓每個(gè)客戶帶著問題而來，滿意而去。 2021年春節(jié)剛過，老馮寫了一篇關(guān)于石膏砂漿技術(shù)方面的文章，供行業(yè)技術(shù)人員參考，老馮研究石膏砂漿十多年，深知石膏砂漿的難度非常大，做好石膏砂漿不容易，石膏砂漿的技術(shù)難度可能比抹灰砂漿還大，不單純是一個(gè)配方的問題，而是一個(gè)技術(shù)體系問題，看起來容易，做起來難。大家想想，這么多年了，石膏砂漿品牌有幾個(gè)，可以佐證石膏砂漿的難度。 方達(dá)康砂漿研究院研發(fā)石膏技術(shù)多年，積累了大量的實(shí)踐經(jīng)驗(yàn)，形成了一套完整的技術(shù)體系，為很多客戶提供技術(shù)支持，取得了一定的成績。我們不但要介紹經(jīng)驗(yàn)，更重要的是介紹石膏砂漿體系容易出現(xiàn)的問題，讓大家全方位的了解石膏砂漿，如何科學(xué)的介入砂漿行業(yè)，做出一個(gè)正確的判斷，避免出現(xiàn)不必要的質(zhì)量事故，造成經(jīng)濟(jì)損失。孔子曰，三人行，必有我?guī)煟挥猩朴趯W(xué)習(xí)，才能進(jìn)步。老馮做事認(rèn)真、勤奮，善于動手，注重細(xì)節(jié)，但是，水平有限，難免有錯(cuò)誤發(fā)生，希望大家批評指正，推動石膏砂漿行業(yè)的健康發(fā)展。 （一）2021年石膏砂漿行業(yè)依然熱浪滾滾 每年建材行業(yè)的熱點(diǎn)很多，新產(chǎn)品、新技術(shù)、新工藝、新理念層出不窮，企業(yè)家為了保持企業(yè)的持續(xù)發(fā)展，要不斷引進(jìn)新技術(shù)、新工藝，推出新產(chǎn)品，實(shí)現(xiàn)利潤，避免被淘汰出局。今年，石膏砂漿熱的很快，來勢洶洶，在砂漿領(lǐng)域跑馬圈地，很多水泥基砂漿企業(yè)的老板、技術(shù)人員已經(jīng)明顯感覺到了壓力，大家介入石膏領(lǐng)域的欲 望越來越強(qiáng)烈。 老馮每年在砂漿行業(yè)內(nèi)做“馮氏砂子級配分析法在預(yù)拌砂漿中的應(yīng)用”學(xué)術(shù)報(bào)告，今年根據(jù)協(xié)會的要求，改為“馮氏砂子級配分析法在石膏砂漿中的應(yīng)用”，如果不改題目，好像和現(xiàn)在的熱門格格不入，思維落后于社會發(fā)展趨勢，人氣會很快衰落。因此，專家們演講的題目均和石膏技術(shù)有關(guān)。 （二）石膏砂漿技術(shù)是一個(gè)完整的技術(shù)體系 石膏技術(shù)分為兩部分，其一，是天然石膏、固廢石膏煅燒技術(shù)，要控制好石膏的純度、石膏煅燒的溫度、升溫速度、煅燒時(shí)間等，控制好石膏粉的三相指標(biāo)。如果石膏欠燒，肯定不行，一般要過燒，但是控制好二水石膏、半水石膏、無水石膏的比例。煅燒廠家好銷售陳化好的石膏粉，這樣下游石膏砂漿廠家可以放心使用，避免控制不好陳化過程而出現(xiàn)質(zhì)量問題。市場上因?yàn)椴欢喾坳惢瑢?dǎo)致了很多質(zhì)量事故，要引起大家高度重視。 其二，是石膏砂漿的配方技術(shù)，石膏砂漿施工性要好，不粘刀，不粘杠，不下垂，不起泡，不空鼓，不開裂。石膏砂漿和水泥基砂漿一樣，配方不是固定的，要根據(jù)不同的因素的變化調(diào)整配方，也是我常講的八大調(diào)配原理，只有不斷調(diào)整，才能保證砂漿的質(zhì)量穩(wěn)定性，很多石膏砂漿廠沒有實(shí)驗(yàn)室和技術(shù)人員，不懂配方調(diào)整技術(shù)，所以，經(jīng)常出現(xiàn)質(zhì)量問題。企業(yè)必須制定科學(xué)的檢測制度，并嚴(yán)格執(zhí)行，這樣才能做好砂漿。信陽東駿建材公司嚴(yán)把質(zhì)量關(guān)，對產(chǎn)品進(jìn)行嚴(yán)格的檢驗(yàn)，生產(chǎn)一年，成為知名企業(yè)。 （三）石膏砂漿的種類 重質(zhì)石膏砂漿、粉刷石膏砂漿、石膏粘接劑、嵌縫石膏砂漿、石膏自留平、石膏膩?zhàn)印⑤p質(zhì)石膏抹灰砂漿、輕質(zhì)石膏機(jī)噴石膏、仿石膏砂漿等。經(jīng)過市場的充分競爭，重質(zhì)石膏價(jià)格已經(jīng)接近于成本價(jià)，企業(yè)不盈利，這個(gè)產(chǎn)品也沒有市場了；現(xiàn)在輕質(zhì)抹灰石膏、石膏自流平砂漿屬于配方技術(shù)比較復(fù)雜的產(chǎn)品，市場上的價(jià)格比較高，還有一定的利潤，所以，近期到方達(dá)康砂漿技術(shù)研究院學(xué)習(xí)石膏砂漿配方的客戶，基本上學(xué)習(xí)這兩個(gè)產(chǎn)品技術(shù)。 由于競爭加劇，市場對產(chǎn)品的質(zhì)量要求越來越高，不粘、不散、不空鼓、不開裂、不起泡等，如果施工性不好，根本進(jìn)不了工地，所以說，砂漿的施工性關(guān)重要，這要求配方技術(shù)要精。另外，由于市場價(jià)格競爭激烈，石膏砂漿配方要簡單化，成本不能太高，如果控制不好成本，購買方不接受，第 一關(guān)過不了，所以，配方技術(shù)必須根據(jù)當(dāng)?shù)氐脑牧锨闆r進(jìn)行選擇。質(zhì)量和成本成為石膏砂漿進(jìn)入市場的關(guān)鍵因素，缺一不可。 （四）石膏粉的選擇 現(xiàn)在市場上有天然石膏粉、固廢石膏粉，國家政策鼓勵使用固廢材料，對于礦山則限 制開采，因此，脫硫石膏、磷石膏、檸檬酸石膏、鹽石膏的應(yīng)用等得到了快速發(fā)展，在市場上應(yīng)用越來越廣泛。由于電廠產(chǎn)脫硫石膏，內(nèi)地是以脫硫石膏為主；而云、貴州、川磷肥廠比較多，副產(chǎn)品磷石膏比較多。多地出臺了鼓勵使用石膏固廢的政策，市場一片向好，國內(nèi)技術(shù)研發(fā)上還是有點(diǎn)滯后，隨著行業(yè)的發(fā)展，技術(shù)難題將被一個(gè)一個(gè)攻破。 目前市場上，主要以磷石膏、脫硫石膏為主，脫硫石膏的應(yīng)用已經(jīng)成為常態(tài)，而磷石膏的應(yīng)用技術(shù)還面臨挑戰(zhàn)，由于富含磷元素，磷石膏的緩凝問題不好調(diào)整，營養(yǎng)成分過高容易導(dǎo)致潮濕天氣發(fā)霉的問題，這種現(xiàn)象已經(jīng)在西南地區(qū)發(fā)生了多起事件，如果不解決，肯定影響磷石膏的推廣與應(yīng)用。開始，西南地區(qū)對磷石膏的重視程度不夠，出現(xiàn)問題以后，大家開始重視引進(jìn)技術(shù)，很多石膏砂漿企業(yè)和方達(dá)康研究院聯(lián)系，引進(jìn)技術(shù)體系，這是好的趨勢，任何一項(xiàng)新技術(shù)的推廣也不會一番風(fēng)順，不經(jīng)歷風(fēng)雨，怎么見彩虹。 （五）石膏粉三相的控制技術(shù) 煅燒好的石膏粉，石膏以三相存在，其一，二水硫酸鈣；其二，半水硫酸鈣；其三，無水硫酸鈣。我們實(shí)際上利用的是半水硫酸鈣，半水硫酸鈣占有主導(dǎo)成分，而二水硫酸鈣和無水硫酸鈣控制到一定的含量，石膏粉才能達(dá)到佳狀態(tài)，石膏砂漿上墻后，避免出現(xiàn)開裂現(xiàn)象。石膏粉的三相處于變化狀態(tài)中，如果控制不好三相的比列，制成石膏砂漿之后，容易導(dǎo)致質(zhì)量事故，控制好三相的比列是做好石膏砂漿的核心技術(shù)。 （六）緩凝劑的選擇 在石膏砂漿配方中，半水石膏遇水凝結(jié)時(shí)間為3-10分鐘，由于凝固太快，工人施工時(shí)間達(dá)不到，施工工人要求石膏砂漿的緩凝時(shí)間為50-90分鐘，緩凝劑的選擇非常重要，這關(guān)系到砂漿的開放時(shí)間，到底選擇什么樣的緩凝劑，要根據(jù)砂漿企業(yè)的具體情況而定，沒有好壞，只有根據(jù)具體情況進(jìn)行選擇，合適的是好的。 在抹灰石膏砂漿的配方當(dāng)中，經(jīng)常加入水泥、石灰，調(diào)節(jié)石膏體系的PH值9-11，在堿性條件下，可以提高緩凝劑的活性，減少緩凝劑的加量，控制好凝結(jié)時(shí)間。根據(jù)老馮調(diào)整配方的經(jīng)驗(yàn)，用性能柔和的緩凝劑比較好，產(chǎn)品的穩(wěn)定性比較好控制，這個(gè)方面大家可以進(jìn)行探討。 （七）石膏砂漿骨料的選擇 不管在水泥基砂漿，還是石膏砂漿配方當(dāng)中，技術(shù)人員認(rèn)識到，骨料的選擇對砂漿的性能來講，非常重要，如果砂子級配選擇的好，提高砂漿的質(zhì)量水平，選擇不好，導(dǎo)致質(zhì)量問題的出現(xiàn)，砂子級配在石膏配方中顯得異常重要。方達(dá)康研究砂子級配多年，經(jīng)過總結(jié)發(fā)明了“馮氏砂子級配分析法”，這項(xiàng)技術(shù)已經(jīng)在行業(yè)內(nèi)推廣了多年，廣泛應(yīng)用在水泥砂漿、石膏砂漿配方技術(shù)當(dāng)中。每次全國的砂漿技術(shù)學(xué)習(xí)班，大家是和老馮學(xué)習(xí)砂子級配技術(shù)，做好砂子級配是調(diào)整砂漿配方的核心技術(shù)。 砂子分為天然砂和機(jī)制砂，天然砂一個(gè)要注意級配，另一個(gè)要注意砂子的含土量，石膏砂漿用砂的含土量好控制在1%以下，保證砂漿的強(qiáng)度和粘接力；如果是機(jī)制砂，要控制好砂子當(dāng)中石粉含量，石粉含量控制在8-15%之間好，石粉含量太高、太低都不利于石膏砂漿質(zhì)量的穩(wěn)定性，機(jī)制砂要注意石粉的粘性，如果是石灰?guī)r機(jī)制砂，要注意降低砂漿的粘性，如果是鵝卵石機(jī)制砂，要注意調(diào)整砂漿的發(fā)散性。如果工地要求毛面，要多加砂子；如果要求平面，少加砂子。 （八）石膏砂漿配方的設(shè)計(jì)步驟 要做好砂漿，控制好五個(gè)因素，砂漿的粘結(jié)性好，不易空鼓；砂漿的柔韌性要好，不容易開裂；透氣性好，不容易起包，導(dǎo)致墻面受到破壞；砂漿強(qiáng)度上的不要過快，強(qiáng)度越快，越容易出現(xiàn)問題；打好界面劑，長江以南，由于溫差小，可以不打界面劑，長江以北，由于溫差大，收縮比大，必須打界面劑，否則，容易空鼓。 配方設(shè)計(jì)第 一步，要做好骨料的級配，級配在砂漿配方中的重要性不容置疑，骨架做不好，配方不可能做好，砂漿質(zhì)量肯定不穩(wěn)定；設(shè)計(jì)好配方的灰砂比，根據(jù)砂子的級配和設(shè)計(jì)指標(biāo)來確定科學(xué)的灰砂比，老馮提出了“砂包漿、漿包砂”理論，粉料過量、缺量，砂漿會發(fā)粘，工人師傅施工過程中，砂漿壓不實(shí)，來回搓，導(dǎo)致砂漿層空鼓現(xiàn)象的發(fā)生；配方中利用好粉煤灰，粉煤灰可以調(diào)整砂漿層的透氣性和觀感度，觀感度越好，越不透氣，容易空鼓，觀感不好，透氣性好，不容易空鼓；調(diào)整砂漿的添加劑，添加劑加不足，砂漿性能調(diào)不出來，如果過量，導(dǎo)致添加劑質(zhì)量過剩；一步是調(diào)整砂漿的施工性，必須達(dá)到施工單位的要求，否則，產(chǎn)品進(jìn)不了工地。 石膏砂漿配方的設(shè)計(jì)必須把實(shí)驗(yàn)室技術(shù)和現(xiàn)場技術(shù)結(jié)合起來，滿足工地施工的要求，這樣產(chǎn)品才能適應(yīng)市場，很多企業(yè)缺乏的是這項(xiàng)技術(shù)。 （九）石膏砂漿配方的調(diào)整 要根據(jù)氣候的變化而調(diào)整，氣候包括三個(gè)因素，溫度、濕度、風(fēng)速。 要根據(jù)原材料的變化而調(diào)整，包括石膏粉、骨料、摻合料、添加劑等。 根據(jù)不同的施工方式而調(diào)整，包括手工抹灰、機(jī)械化噴涂等。 根據(jù)不同施工隊(duì)的要求而調(diào)整，不同的施工隊(duì)有不同的施工習(xí)慣，要想占領(lǐng)市場，要滿足不同施工隊(duì)的要求。 根據(jù)不同設(shè)計(jì)標(biāo)準(zhǔn)調(diào)整配方。 根據(jù)企業(yè)的生產(chǎn)線工藝流程調(diào)整配方。 隨著國內(nèi)建筑行業(yè)的發(fā)展，各類建材層出不窮，石膏砂漿成為熱門建材，大家既要跟上發(fā)展熱點(diǎn)，又要保持冷靜，根據(jù)自己的條件合理的介入這個(gè)行業(yè)，要腳踏實(shí)地學(xué)習(xí)技術(shù)，掌握其內(nèi)在規(guī)律，切記不要有賭一把的想法。祝愿大家在新的一年里牢記使命，砥礪前行，取得更大的成績。
-
2021-05-28 09:33:16
砂漿開裂的原因原來是它——作者：方達(dá)康砂漿技術(shù)研究院馮文利教授
砂漿開裂的原因原來是它 2021年過的真快，一晃，時(shí)間過半，工作上喜憂參半，有成績，有缺點(diǎn)；看天下大勢，世界不安寧，印度疫情肆虐，民不聊生；世界上圍堵中國、打壓中國的聲音此起彼伏，東海、南海不消停，以美國為首聯(lián)合軍演已成常態(tài)，兵來將擋，水來土掩，中國已經(jīng)不是任人宰割的中國，實(shí)力讓中國人挺直了腰板；國內(nèi)疫情控制良好，經(jīng)濟(jì)穩(wěn)步發(fā)展，人民安居樂業(yè)，到處繁榮昌盛，欣欣向榮，這是偉大的祖國。 老馮不敢有絲毫的懈怠，每天奔忙于大江南北，長城內(nèi)外，為客戶解決砂漿研發(fā)、生產(chǎn)、使用過程中存在的問題，忙得不亦樂乎，心情愉悅；客戶主要問題是砂漿配方有問題，施工性調(diào)不出來，工人施工不順手，這樣會導(dǎo)致系列問題，空鼓、開裂、起粉、起泡、強(qiáng)度不夠，等問題頻頻發(fā)生，特別是砂漿開裂問題比較常見，讓大家頭痛不已，今天，老馮根據(jù)積累多年的經(jīng)驗(yàn)，對砂漿開裂的起因做一下總結(jié)，給大家拋磚引玉。01配方設(shè)計(jì)不合理導(dǎo)致的砂漿開裂 老馮在每次全國砂漿技術(shù)學(xué)習(xí)班上都講到“砂子級配”在砂漿配方當(dāng)中的重要性，只有學(xué)會砂子級配分析技術(shù)，才能玩好砂漿。首先把砂漿的骨架做好，這是首要條件，如果條件不允許，也要盡大努力做好，如何做好砂子骨架，老馮在多篇文章中有詳細(xì)的描述，這里不再贅述；做好砂子骨架之后，重要的是設(shè)計(jì)砂漿的灰砂比，這一步非常重要，很多技術(shù)人員對這一步把握不好，左右搖擺，導(dǎo)致砂漿性能不穩(wěn)定，普通砂漿，如果使用天然砂漿，粉料量在15-25%之間，如果用機(jī)制砂，粉料量在25-35%之間，如果天然砂和機(jī)制砂混用，粉料量在20-30%之間，灰砂比的確定對配方來講非常重要，老馮能夠在短時(shí)間內(nèi)判斷出灰砂比，這是長期經(jīng)驗(yàn)積累的結(jié)果；特種砂漿，把握好灰砂比更為重要，如果灰砂比不正確，不但砂漿性能調(diào)不出來，還容易開裂；再是摻合料的正確使用，通常使用的摻合料是粉煤灰，要使用二級灰，如果是高鈣灰要控制使用量；正確使用添加劑，如果添加劑使用量不夠，達(dá)不到效果，如果使用過量，產(chǎn)生質(zhì)量過剩問題，老馮不主張大量使用添加劑的種類和數(shù)量來調(diào)整砂漿狀態(tài)，避免解決了一個(gè)問題，會出現(xiàn)另一個(gè)問題的現(xiàn)象。02基層處理要正確 施工之前，對基層進(jìn)行處理，這一環(huán)節(jié)特別重要，如果得不到應(yīng)有的重視，會導(dǎo)致后期砂漿層開裂。首先把施工面進(jìn)行清理，清理掉浮砂、浮塵、污染物、基面松動部分，然后用高壓水槍沖刷干凈；等到?jīng)]有明水時(shí)，基層含水率小于8%，可以進(jìn)行基層處理，如果基層有縫、洞、坑，用水泥砂漿進(jìn)行基層修補(bǔ)，等到基層凝結(jié)時(shí)，如果有必要，必須進(jìn)行界面處理，界面劑起了強(qiáng)度，或者形成膜時(shí)，可以進(jìn)行下一步施工，學(xué)會科學(xué)使用界面劑非常重要，不同界面使用的界面劑種類不同，不要用錯(cuò)界面劑，避免造成不必要的經(jīng)濟(jì)損失；兩種基層的結(jié)合部，必須用不低于10CM寬的鋼絲網(wǎng)掛網(wǎng)，防止因收縮率不同而導(dǎo)致裂縫的出現(xiàn)。03施工環(huán)境的控制 一般來講，施工溫度過高，容易導(dǎo)致砂漿失水過快，造成塑性開裂；如果過堂風(fēng)大，砂漿層失水快，也容易開裂。遇到這種情況時(shí)，施工人員要注意，一個(gè)是施工層面打足水，一個(gè)是施工24小時(shí)之后，要加強(qiáng)養(yǎng)護(hù)，一般七天為一個(gè)養(yǎng)護(hù)周期。04砂漿施工注意事項(xiàng) 施工過程中，要根據(jù)砂漿使用說明書確定加水量，加水量過大，容易導(dǎo)致開裂；同時(shí)，要保證足夠攪拌時(shí)間，只有充分?jǐn)嚢瑁皾{狀態(tài)才能調(diào)出來，施工不會出現(xiàn)問題，老馮發(fā)現(xiàn)，現(xiàn)在施工工地砂漿攪不好（攪不熟）是主要問題，一個(gè)是設(shè)備的設(shè)計(jì)缺陷原因，一個(gè)是工人控制時(shí)間不準(zhǔn)的原因；砂漿的施工厚度要根據(jù)砂漿的特性決定，一般來講，采用多層施工法比較科學(xué)，一次施工不能過厚，否則，容易開裂；砂漿層收光，如果收早了，容易出現(xiàn)橫向開裂，如果收晚了，容易出現(xiàn)花紋開裂；落地灰的使用要謹(jǐn)慎，一般來講，抹到什么地方，什么地方開裂，正確的方法是落地后用在踢腳線上。05如何快速判斷砂漿開裂的原因 如果剛剛施工，砂漿沒有初凝開裂，其一，原因是水泥加量大，也叫灰號大，其二，是砂漿含土量高，其三，砂漿保水不好，砂漿失水快，導(dǎo)致的開裂；一般短粗橫向開裂，是砂漿抹的過厚，下垂造成的，或者，砂漿的容重特別高容易導(dǎo)致橫向開裂。 一般施工完三個(gè)月到一年發(fā)生雞足紋開裂，是砂漿偏細(xì)造成的，或者，配比當(dāng)中的粉料太多造成的，還有可能是墻體不太吸水造成的。 如果一年以后，長細(xì)紋開裂，一般是砂漿當(dāng)中加入水泥過多，強(qiáng)度過高造成的，抹灰工人都知道，砂漿的灰號不能過高，一高，會出現(xiàn)開裂。 砂漿開裂原因比較復(fù)雜，有些砂漿開裂情況，還要到現(xiàn)場根據(jù)具體情況而定；有時(shí)，砂漿開裂是多種因素的集合，要綜合分析問題，所以，砂漿技術(shù)人員要多積累經(jīng)驗(yàn)，能夠迅速找出導(dǎo)致砂漿開裂的主要原因，及時(shí)改正，避免砂漿施工過程中的質(zhì)量事故。
-
2021-05-28 09:25:26
在保溫板失火引起重視之前，它的問題其實(shí)是“脫落”
在保溫板失火引起重視之前，外保溫系統(tǒng)令人頭疼的問題其實(shí)是“脫落”，根據(jù)既有的經(jīng)驗(yàn)教訓(xùn)來看，外保溫材料的失火事故多發(fā)生在在建建筑中，這個(gè)時(shí)候人們還沒有入住，出現(xiàn)了什么事故問題還能夠及時(shí)去整改，當(dāng)然，建設(shè)方的工期和成本肯定要增加了。而對于已經(jīng)建成的建筑，在人們普遍入住的情況下，外保溫系統(tǒng)發(fā)生一些事故需要維修的話，麻煩大了，像下面這段視頻所示，這棟樓的外保溫和飾面層發(fā)生大面積脫落，差一點(diǎn)砸傷行人，引起不小恐慌。 在外保溫工程界，困擾人們的技術(shù)問題，第 一個(gè)被想到的肯定是外保溫脫落。于保溫材料失火嘛，更多的是現(xiàn)場管理與協(xié)調(diào)配合不當(dāng)，出現(xiàn)了導(dǎo)火索。 今天我們總結(jié)提煉一下外保溫系統(tǒng)出現(xiàn)脫落的一系列原因，希望廣大保溫行業(yè)的朋友一起關(guān)注和改良墻體工程節(jié)能質(zhì)量水平。外保溫系統(tǒng)脫落原因分析1.基層結(jié)構(gòu)因素（1）沉降不均勻破壞。在較長、較大建筑物結(jié)構(gòu)伸縮縫附近，易造成保溫層空鼓或局部脫落。（2）框架結(jié)構(gòu)砌體變形。框架結(jié)構(gòu)外墻在砼梁柱和砌體接縫處、易發(fā)生因砌體變形而造成的保溫層破壞。（3）腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。（4）外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，致使保溫層局部空鼓、裂紋后長期滲水，出現(xiàn)空鼓或局部脫落。2.保溫構(gòu)造層因素（1）保溫板保溫層。找平砂漿與主體墻空鼓，特別是長時(shí)間滲水，容易發(fā)生持續(xù)性空鼓擴(kuò)大，使保溫層連帶空鼓或局部破壞；保溫板表面荷載過大，極易直接剝離保溫層造成脫落；對負(fù)風(fēng)壓抵抗措施采用不合理，極易形成某些保溫板塊被風(fēng)壓破壞而空鼓、脫落；建筑裝飾造型構(gòu)造由于和周圍構(gòu)造形成較大的應(yīng)力結(jié)構(gòu)而發(fā)生裂紋、空鼓、長期滲水、凍脹等，久之形成空鼓或脫落。（3）漿體材料保溫層。墻體界面處理不當(dāng)，墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓；保溫層無有效約束而致荷載破壞，保溫層表面荷載較大的，應(yīng)對保溫層進(jìn)行有效約束，分散荷載承受。3.保溫材料性能因素（1）保溫板材：保溫板密度太低，生產(chǎn)時(shí)摻入大量再生回收料或粉化嚴(yán)重，使保溫板和主體墻形成“假粘”或自身“粉身碎骨”而局部空鼓、脫落；保溫板自身應(yīng)力太大，加之不合理粘貼方式或脹縮等因素，形成負(fù)風(fēng)壓造成局部空鼓或保溫板損壞。（2）保溫板表面光滑，可粘接性差，與粘結(jié)砂漿之間的粘結(jié)強(qiáng)度低，脫落面出現(xiàn)在保溫板與粘結(jié)砂漿層及與抹面砂漿層交接面上，典型的例子是XPS板，如上面的視頻所示，該建筑用的外保溫材料是這種表面粘接性差的XPS板。（3）保溫漿料：保溫材料質(zhì)量不合格，極易發(fā)生粘接不良或日久失效造成空鼓；膠粉料存放時(shí)間過長或受潮初凝使其失效，使用時(shí)造成粘接強(qiáng)度降低。4.配套產(chǎn)品因素（1）保溫板粘接膠漿等配套產(chǎn)品：粘接膠漿和錨釘直接影響保溫層的粘接牢固程度，也是當(dāng)前產(chǎn)生外保溫工程質(zhì)量問題的主要原因。粘接膠漿種類混雜，無法滿足粘接保溫板可靠性要求；膠漿級配不合理造成綜合性能下降；錨釘選用不合理造成潛在空鼓，移位或脫落。（2）漿體保溫材料配套產(chǎn)品：漿體保溫層貼磚或與保溫板復(fù)合時(shí)，鋼網(wǎng)和主體墻連接產(chǎn)品選擇不當(dāng)形成無效連接。根據(jù)不同墻體應(yīng)使用專用尼龍鋼釘?shù)染哂锌煽窟B接效果的配套產(chǎn)品。5.施工因素（1）漿體保溫層施工影響因素：基層墻體處理不當(dāng)，如粘土磚墻未提前淋水濕潤直接涂抹時(shí)，或未清理表面油污等附著物時(shí)，一次涂抹面積過大或速度太快未壓實(shí)而致局部空鼓；現(xiàn)場造成漿體保溫材料級配不合理影響粘接強(qiáng)度，形成施工時(shí)局部空鼓或破壞等潛在缺陷；涂抹方法錯(cuò)誤易造成局部空鼓發(fā)生；違反操作規(guī)程施工造成局部空鼓。（2）粘接保溫板施工因素：點(diǎn)粘方式時(shí)，粘接面積小于30%%又無錨釘固定時(shí)，形成潛在空鼓松動隱患；條粘方式時(shí)，粘接膠漿溝槽部分尺寸太小而彌死，滿粘或保溫板拼縫用膠漿粘死，形成排水、排氣不暢及脹縮應(yīng)力造成內(nèi)壓剝離性空鼓；釘粘結(jié)合方式時(shí)，粘接膠漿過稀粘接后馬上安裝錨釘壓力太大，使保溫板“變形開膠”假粘合，錨釘與墻形成無效連接，形成潛在破壞可能；人為因素影響：施工時(shí)不負(fù)責(zé)地采用對某些板不認(rèn)真涂膠的"花粘"現(xiàn)象；低溫或雨雪天氣無防護(hù)措施強(qiáng)行施工，使粘接層浸水或受凍，而改變性能形成隱患。6.其他影響因素（1）保溫層施工后，后期門窗、空調(diào)、落水管等其他工種的施工安裝造成 人為破壞。（2）應(yīng)涂密封膠處未密封，保溫層長期滲水浸潤受凍。（3）其他裝修施工時(shí)的人為撞擊等。 以上這些因素對粘接保溫層和漿體保溫層，都會直接或間接造成破壞。雖然短期不會形成嚴(yán)重破壞，但對幾十年使用期限的工程來說，是決不能忽視其影響的。
-
2021-05-28 09:06:35
外墻保溫節(jié)點(diǎn)做法圖集
-
2021-03-26 15:15:57
如何通過分區(qū)規(guī)劃提高砂漿實(shí)驗(yàn)室效率？
中小型砂漿實(shí)驗(yàn)室，按照功能分區(qū)，將房間和實(shí)驗(yàn)臺科學(xué)規(guī)劃，既便于操作和管理，又能顯著提升效率！ 原則：干、濕分開，動、靜分開。 1原料區(qū)（干、靜） 墻架上或桌架上，放置添加劑，同類添加劑盡量放在一排。如圖： 主料如水泥、砂子、重鈣等放在專門房間的架子上，或?qū)嶒?yàn)桌下，并防止受潮（注：所有國標(biāo)中，要求做實(shí)驗(yàn)時(shí)，樣品要在同溫室內(nèi)靜置24h）。如圖： 2稱量區(qū)（干、動） 電子秤靠近主料儲存箱和主要添加劑。如圖： 3攪拌區(qū)（濕、動） 攪拌區(qū)靠近稱量區(qū)，效率高。 4成型區(qū)（濕、動） 成型區(qū)面積要大一點(diǎn)。 5養(yǎng)護(hù)區(qū)（濕、靜） 桌面、養(yǎng)護(hù)架、養(yǎng)護(hù)箱、養(yǎng)護(hù)室、室外等，都是養(yǎng)護(hù)場所，必須是單獨(dú)空間。 6測試區(qū)（干、動） 一般在儀器室完成。小型常規(guī)儀器和精密、貴重儀器，根據(jù)使用頻度或要求，放在合適區(qū)域。如圖： 7樣板區(qū)（干、靜） 是樣板架，有燈好。日常實(shí)驗(yàn)，要有意識的按照樣板的要求做，不斷積累樣板，并在樣板上做好標(biāo)記，以便客戶一目了然地了解產(chǎn)品信息、測試結(jié)果等。沒有什么比樣板更直觀、更能引起客戶的注意，要高度重視！ 8工具區(qū)（干、靜） 工具靠近水槽，墻架上分類分層放置，怕潮工具放上層，不怕潮工具放下層，取時(shí)方便，用完放回。如圖： 9白板區(qū)（干、動） 將每天必須要做的工作寫在白板上，學(xué)習(xí)和討論也在此進(jìn)行，實(shí)物感強(qiáng)，效率奇高！
-
2021-02-03 15:36:21
砂漿中纖維素醚與淀粉醚起到何種作用？多圖數(shù)據(jù)解析來襲！
-
2021-01-26 10:58:22
輕質(zhì)抹灰石膏的配方設(shè)計(jì)和要點(diǎn)
去年整個(gè)一年都在研發(fā)和服務(wù)中，沒有時(shí)間寫點(diǎn)東西，今天總結(jié)一下2018做輕質(zhì)抹灰石膏的方方面面的問題和技術(shù)要點(diǎn)，供大家參考一下。首先我們從石膏談起，去年2018年2月份，在湖北荊門成立干粉智美堂實(shí)驗(yàn)室之后，以后收到全國各地的石膏、重鈣等樣品。免費(fèi)研發(fā)和改進(jìn)產(chǎn)品。感謝大家的信任1.石膏源頭山東地區(qū)的脫硫石膏產(chǎn)地成熟，燒制工藝多樣化，質(zhì)量也是差次不齊的。β半水石膏抗折值從2.5~3.5的都有。氯離子含量也差別較大從1000~幾千PPM都有。山西和內(nèi)蒙的脫硫石膏氯離子含量較高，尤其是內(nèi)蒙古的石膏氯離子含量，有的近1000-1500PPM。石膏抗折值在2.8兆帕左右。內(nèi)蒙地區(qū)鄂托克前旗生產(chǎn)天然的白石膏，β白石膏，出廠價(jià)約260-270，價(jià)格一直在上漲，我記得2014年的天然石膏出廠價(jià)是180元/噸，脫硫石膏（半水）才110元/噸湖北地區(qū)產(chǎn)磷石膏，用于墻面抹灰的少一些，不過也慢慢起來了，由于磷石膏的一些問題，所以應(yīng)用于抹灰的相比脫硫石膏要少一些貴州和四川也是磷石膏產(chǎn)地，貴州的政策好，磷石膏的運(yùn)用范圍大江浙滬地區(qū)好多是從山東船運(yùn)脫硫石膏或者湖北船運(yùn)磷石膏湖南的脫硫石膏也不是很成熟，燒制的廠家少而且貴，像湖北的脫硫石膏出廠都有350元每噸河南的脫硫石膏有本地?zé)疲灿袕纳綎|或周邊運(yùn)輸?shù)谋容^多。目前河南鄭州的粉刷石膏用量還是很大的，山東的粉刷石膏非常成熟，而且現(xiàn)在都在轉(zhuǎn)輕質(zhì)抹灰石膏或者機(jī)噴抹灰石膏石膏的砂漿的穩(wěn)定性：99%要取決于燒制工藝與陳化。在半水石膏中，無水III型與二水石膏含量超標(biāo)嚴(yán)重時(shí)是非常有害的，容易閃凝，空鼓，開裂，返霜。石膏是混合相，五相七變體是非常復(fù)雜的組合。要投入精力和時(shí)間去研究的。（具體不展開了）2.從傳統(tǒng)低層抹灰石膏向輕質(zhì)抹灰石膏轉(zhuǎn)變以前在做抹灰石膏都是底層抹灰石膏的居多，多用于家裝裝修，和工地替代水泥抹灰粗找平。后來外國公司將輕質(zhì)石膏進(jìn)入中國后，開始發(fā)展的也比較緩慢，畢竟那時(shí)候的水泥砂漿便宜，造價(jià)為先。2016年環(huán)保加劇，水泥瘋長，2017砂料缺貨，2018年是各種漲，石膏砂漿的造價(jià)快和水泥砂漿齊平甚還低于水泥抹灰造價(jià)了，石膏砂漿的活力體現(xiàn)出它的優(yōu)勢。整個(gè)石膏砂漿的春天來了，機(jī)噴石膏也火熱起來（緩凝劑公司的業(yè)務(wù)2018針對2017或之前那是增長100%或200%）。推動整個(gè)輕質(zhì)石膏發(fā)展的既不是政府，也不是建委部門，而是開發(fā)商自己，因?yàn)樵诜渴械兔云冢_發(fā)商要實(shí)現(xiàn)資金高周轉(zhuǎn)，只能增加項(xiàng)目收入，裝房時(shí)代的到來，對工期的要求是非常嚴(yán)格的，輕質(zhì)抹灰石膏的量增大，抹灰石膏作業(yè)面針對下一道膩?zhàn)庸ば虻拈g隔周期是很短的，這是核心原因，同時(shí)抹灰石膏的效率要遠(yuǎn)遠(yuǎn)高于傳統(tǒng)的水泥抹灰，而且總造價(jià)與傳統(tǒng)的水泥抹灰齊平甚可能低點(diǎn)。3.輕質(zhì)抹灰石膏的配方設(shè)計(jì)和問題輕質(zhì)抹灰石膏現(xiàn)在非標(biāo)準(zhǔn)要求，首先是出活率，P120,P130和P160，P130是每噸輕質(zhì)石膏砂漿每公分出130平米。P160是出160平米。輕質(zhì)抹灰石膏的標(biāo)準(zhǔn)：干密度≤1000千克/立方，抗折要求≥1.0兆帕，抗壓要求≥2.5兆帕，粘結(jié)強(qiáng)度≥0.3兆帕。配方設(shè)計(jì)要點(diǎn)：1、生產(chǎn)前脫硫石膏要檢測各項(xiàng)指標(biāo) 2、砂子的含泥量不要超過2% 3、玻化微珠要求閉孔率70%以上4、保水劑HPMC要求純品盡可能不要含鹽，不要改性5、水泥要調(diào)整PH值要看石膏情況，否則會對緩凝劑有損傷，降低緩凝效果基礎(chǔ)配方設(shè)計(jì)：智美堂P120型輕質(zhì)石膏（含砂型）參考配方脫硫β半水石膏：70070-140目砂：250玻化微珠：50（用50-70目或者70-90目）HPMC-MGS100或者M(jìn)GS200：2-2.5石膏觸變劑4510：1-1.2（大幅施工性和抗流掛性，增強(qiáng)加水量容錯(cuò)值）土：5-7.5（減少靠尺刮出的波浪紋，增加出活率）乳膠粉：0-5或者1788:1-3（根據(jù)石膏的抗折值）緩凝劑蛋白類：1-3（調(diào)整初≥60min，120分鐘終凝）此配方特點(diǎn)：收光型好，手感輕，不黏靠尺。
-
2021-01-26 10:53:38
學(xué)標(biāo)準(zhǔn)——石膏基自流平砂漿
01物理力學(xué)性能02 30min流動度損失稱取（300±0.1）g試樣，量取估計(jì)加水量倒入攪拌鍋中，將試樣在30s內(nèi)均勻地撒入水中，濕潤后用料勺攪拌1min，然后用攪拌機(jī)慢速攪拌2min，得到均勻的料漿。將流動度試模水平放置在測試板，測試板表面平整光潔、無水滴。把制備好的料漿灌滿流動度試模后，開始計(jì)時(shí)。在2s內(nèi)將其垂直向上提升（50~100）mm，保持（10~15）s，使料漿自由流動。待流動停止4min后，用直尺測量兩個(gè)垂直方向的直徑，取兩個(gè)直徑的平均值，精確1mm，如流動度在（145±5）mm內(nèi)，則此流動度為該試樣的初始流動度。若流動度不在（145±5）mm內(nèi)，則應(yīng)調(diào)整加水量按上述步驟重新試驗(yàn)，直流動度在（145±5）mm內(nèi)為止。該水量與試樣量的比即為初始流動度用水量。將符合初始流動度的料漿在攪拌器內(nèi)靜置（30±0.5）min，然后慢速攪拌1min，測試流動度。30min流動度損失 = 初始流動度 - 30min流動度。03凝結(jié)時(shí)間稱取（300±0.1）g試樣，按初始流動度用水量加水，按初始流動度用水量方法制備料漿。將制備好的料漿倒入環(huán)形試模中，按JC/T 17669.4—1999中第7章進(jìn)行測定，時(shí)間間隔為5min。04強(qiáng)度抗折強(qiáng)度：稱取（3000±1）g試樣，按初始流動度用水量加水，按初始流動度用水量方法制備料漿。將料漿灌入預(yù)先涂有一層脫模劑的強(qiáng)度試模內(nèi)，料漿充滿后用刮刀刮平，待試件終凝后1h內(nèi)脫模，同時(shí)制備二組試件。試件在標(biāo)準(zhǔn)試驗(yàn)條件下靜置（24±0.5）h，其中一組按GB/T 17669.3—1999中第5章的規(guī)定進(jìn)行24h抗折強(qiáng)度試驗(yàn)。另一組移烘箱，在（40±2）℃電熱鼓風(fēng)干燥箱中烘干恒量（24h試件質(zhì)量減少不大于1g即為恒量）；烘干后的試件應(yīng)在標(biāo)準(zhǔn)試驗(yàn)條件下冷卻室溫，按GB/T 17669.3—1999第5章的規(guī)定進(jìn)行絕干抗折強(qiáng)度測定。抗壓強(qiáng)度：用抗折試驗(yàn)后的試件按GB/T 17669.3—1999中第6章的規(guī)定進(jìn)行抗壓強(qiáng)度測定，其中承壓面積為40.0mm×40.0mm。拉伸粘結(jié)強(qiáng)度：稱取（500±0.1）g試樣，按初始流動度用水量加水，按初始流動度用水量方法制備料漿。將成型框放在混凝土板成型面上，把制備好的料漿倒入成型框中，抹平，放置（24±0.5）h后出模，10個(gè)試件為一組。試件脫模后在（40±2）℃電熱鼓風(fēng)干燥箱中烘干48h。烘干后的試件用260號砂紙打磨掉表面的浮漿，然后用適宜的高強(qiáng)粘結(jié)劑將拉拔接頭粘結(jié)在試件成型面上，在標(biāo)準(zhǔn)試驗(yàn)條件下繼續(xù)放置24h，用拉伸粘結(jié)強(qiáng)度試驗(yàn)機(jī)進(jìn)行測定。05收縮率在收縮模具內(nèi)表面涂一層脫模劑，將收縮頭固定在試模兩端面的空洞中，使收縮頭露出試件端面（8±1）mm。稱取（500±0.1）g試樣，按初始流動度用水量加水，按初始流動度用水量方法制備料漿。將料漿倒入收縮試模內(nèi)，無需振動，用金屬刮刀清除多余料漿，使料漿完全充滿模具并使表面平整，三個(gè)試件為一組。試件在標(biāo)準(zhǔn)試驗(yàn)條件下放置（24±0.5）h拆模，編號，標(biāo)明測試方向。脫模后30min內(nèi)按標(biāo)明的方向測定試件長度，即為試件的初始長度。測定前用標(biāo)準(zhǔn)桿調(diào)整收縮儀的百分表原點(diǎn)。試件測試初始長度后，放入（40±2）℃電熱鼓風(fēng)干燥箱中干燥恒量（24h試件質(zhì)量變化小于0.2g視為恒量），將恒量后的試件在試驗(yàn)室條件下冷卻室溫，按標(biāo)明的方向測定試件長度，即為干燥后長度。試件收縮率應(yīng)表述為試件干燥后相對于試件剛脫模時(shí)基準(zhǔn)長度的變化，用百分?jǐn)?shù)表示。
